Kompresory śrubowe zmiennoobrotowe 7,5 - 75 kW

Nasze rozległe doświadczenie w dziedzinie sprężonego powietrza nauczyło nas że niezależnie do wielkości sprężarki:

zapotrzebowanie na sprężone powietrze jest zmienne z występującymi szczytami poboru
im większa zmienność poboru powietrza tym mniejsza jest sprawność sprężarki
większość instalacji przemysłowych jest oparta na 2 lub 3 sprężarkach o różnej wielkości

Zmienność zapotrzebowania na sprężone powietrze wymaga regulacji wydajności albo w systemie pełnego dociążenia/odciążenia sprężarki lub też na zasadzie modulacji na ssaniu.

W przypadku pracy na biegu jałowym występują istotne straty energetyczne. Również dławienie na wlocie zmniejsza sprawność wytwarzania sprężonego powietrza.

Typowa charakterystyka tygodniowej zmienności zapotrzebowania na sprężone powietrze:

Zmienność może mieć różny charakter. Im jest ona większa tym większe straty energii związane z tradycyjną regulacją wydajności.

Idealnym rozwiązaniem jest wytwarzanie powietrza w ilości jakiej w danym momencie wymaga proces produkcyjny zakładu w celu ograniczenia strat energii.

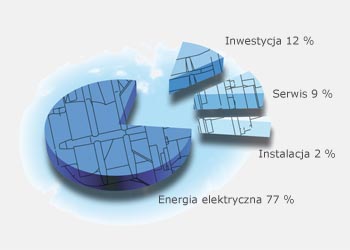

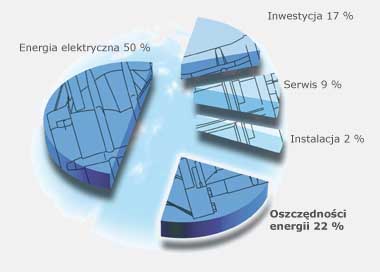

Jest powszechnie wiadome, iż w okresie 3-5 lat pracy sprężarki, ¾ całkowitych kosztów przypada na energię elektryczną.

Zmiany w zapotrzebowaniu na sprężone powietrze powodują zmianę ciśnienia w sieci.

Ciśnienie to jest kontrolowane przez czujnik sprężarki, która po odpowiednim przetworzeniu przesyła go do jednostki sterującej.

System sterujący dopasowuje obroty silnika utrzymując idealnie stałe ciśnienie w sieci dostosowując wydajność sprężarki do aktualnego zapotrzebowania. Oznacza to, że sprężarka podaje tylko tyle powietrza ile jest w danej chwili potrzebne.

Prędkość obrotowa silnika jest regulowana poprzez podawanie zmiennej częstotliwości prądu zasilającego.

Każdorazowe załączenie silnika elektrycznego z wykorzystaniem INWERTERA odbywa się w sposób łagodny z łagodnym narastaniem prądu do wartości znamionowej. Oznacza to praktycznie nieograniczoną ilość rozruchów silnika w odróżnieniu od silników, dla których stosowany jest tradycyjny rozruch gwiazda/trójkąt lub bezpośredni.

Sprężarka śrubowa IVR, zasilana poprzez falownik w sposób elektroniczny dopasowuję swoją prędkość obrotową i zużywa dokładnie tylko taką ilość energii, która jest wymagana do produkcji sprężonego powietrza w danym momencie.

Niższe koszty
- Minimum energii elektrycznej
- Brak strat na bieg jałowy
Stałe ciśnienie
- Niższe zapotrzebowanie energii

Większą stabilność procesu produkcyjnego

Niższe ciśnienie maksymalne
- Niższe zapotrzebowanie mocy
- Obniżenie ryzyka nieszczelności
Stały współczynnik mocy (cosf)

Wysoki współczynnik mocy
brak konieczności stosowania kompensatorów mocy biernej
brak sankcji ze strony zakładów energetycznych

Kompatybilność elektromagnetyczna
Niski poziom hałasu

Łagodny rozruch silnika elektrycznego
- Brak „pików” prądowych
- Niższe zapotrzebowanie mocy
- Brak naprężeń mechanicznych
- Większa niezawodność układu przeniesienia napędu
- Praktycznie nieograniczona ilość rozruchów.
- Brak sankcji ze strony zakładów energetycznych
Standardowe komponenty

Niezawodny standardowy silnik i przetwornica częstotliwości.
Powszechna dostępność obsługi serwisowej.

Prosta obsługa serwisowa
- Łatwy dostęp do wszystkich komponentów
- Monitoring parametrów technicznych
Dłuższe okresy między-obsługowe
Światowa Gwarancja MARK
Zwrot nakładów inwestycyjnych

Elektroniczny kontroler
Elektroniczny regulator i wyświetlacz ES3000

Sterowanie regulatorem ES3000 pozwala użytkownikowi zmniejszyć zużycie energii elektrycznej podczas pracy na biegu jałowym dzięki "inteligentnemu wyłączaniu". Na podstawie zużycia sprężonego powietrza i zaprogramowanej maksymalnej liczby rozruchów na godzinę, regulator po każdym cyklu oblicza minimalny możliwy czas pracy na odciążeniu.

Specyfikacja...

Dane techniczne sprężarki

Specyfikacja...

Dane technicze:

Typ	bar	psi	HP	kW	m3/min	m3/h	cfm	db (A)	złącze	dł.	szer.	wys.	kg
MSA 7,5 IVR	8	116	10	7,5	1,120	67	40	64	3/4"	1000	664	1045	230
					0,335	20	12
	10	145	10	7,5	1,000	60	35
					0,300	18	11
MSA 11 IVR	8	116	15	11	1,620	97	57	63	3/4"	1000	664	1045	245
					0,505	30	18
	10	145	15	11	1,400	84	50
					0,450	27	16
MSA 15 IVR	8	116	20	15	2,000	120	70	65	3/4"	1000	664	1045	250
					0,623	37	22
	10	145	20	15	1,790	107	63
					0,504	30	18
MSB 18 IVR	8	116	25	18,5	2,900	174	102	68	1 1/4"	1330	815	1190	455
					0,870	52	31
	10	145	25	18,5	2,690	161	95
					0,800	48	28
MSB 22 IVR	8	116	30	22	3,530	212	125	68	1 1/4"	1330	815	1190	470
					1,100	66	39
	10	145	30	22	3,170	190	112
					0,990	59	35
MSC 30 IVR	8	116	40	30	4,900	294	173	69	1 1/4"	1100	1390	1805	750
					1,470	88	52
	10	145	40	30	4,310	259	152
					1,290	77	46
MSC 37 IVR	8	116	50	37	6,080	365	215	70	1 1/4"	1100	1390	1805	850
					1,760	106	62
	10	145	50	37	5,540	332	196
					1,560	94	55
MSC 45 IVR	8	116	60	45	7,790	467	275	71	1 1/4"	1100	1390	1805	870
					2,255	135	80
	10	145	60	45	6,810	409	240
					1,918	115	68
MSD 55 IVR	8	116	75	55	10,180	611	359	69	1 1/2"	1100	1930	1765	1115
					3,095	186	109
	10	145	75	55	8,850	531	313
					2,691	161	95
MSD 75 IVR	8	116	100	75	13,880	833	490	69	1 1/2"	1100	1930	1765	1205
					4,220	253	149
	10	145	100	75	11,860	712	419
					3,606	216	127
